Как известно, на ВАЗ 2101 с завода устанавливалась дореволюционная ручная система омывателя лобового стекла в виде помпы и "грелки", на моей же копейке эта система отсутствовала вовсе. Летом еще как-то обходился без нее, осенью же ездить стало просто невозможно… Поэтому было решено установить электроомыватель, тем более от друзей мне досталась 3х рычажная гитара с семерки (правда с отломанным язычком сигнала). Припаяв язычок, я приступил к установке, на переделку у меня ушел весь день, и теперь хочу поделится опытом.

Итак, нам понадобится:

— Трехрычажный переключатель (гитара) рулевой колонки с ВАЗ 03-07

Трехрычажный переключатель (гитара) рулевой колонки


— Втулка рулевой колонки. (выглядит как железная трубка с пластмассовым наконечником на конце, старая не подойдет, она немного другая)

— Втулка рулевой колонки. (выглядит как железная трубка с пластмассовым наконечником на конце, старая не подойдет, она немного другая)

Втулка рулевой колонки


— Кожух рулевой колонки с ВАЗ 03,06 (можно оставить и копеешный, но на нем придется сделать вырез под правый переключатель)

— Кожух рулевой колонки с ВАЗ 03,06 (можно оставить и копеешный, но на нем придется сделать вырез под правый переключатель)

Кожух рулевой колонки ваз 2106


— Колодка «мама» 8 контактов (старая 6-ти контактная, но пригодится и она для подключения правого переключателя)

Колодка «мама» 8 контактов


— Колодка «мама» 2 контакта (нужна для подключения электромотора омывателя, но мне она пригодилась для другого, о чем позже)

Колодка «мама» 2 контакта


— Реле фар 2 шт. (реле ставить обязательно! т.к. без них будут перегорать контакты в гитаре, проверено)

— Колодка «мама» 8 контактов (старая 6-ти контактная, но пригодится и она для подключения правого переключателя)— Колодка «мама» 2 контакта (нужна для подключения электромотора омывателя, но мне она пригодилась для другого, о чем позже)— Реле фар 2 шт. (реле ставить обязательно! т.к. без них будут перегорать контакты в гитаре, проверено)

Реле фар


— Колодка «мама» к реле фар. 2 шт (лучше брать сразу с выпусками проводов)

— Колодка «мама» к реле фар. 2 шт (лучше брать сразу с выпусками проводов)

Колодка «мама» к реле фар


— Провода для реле:
• Питания — размер 4 кв.мм. (3,5 метра)
• Силовые — размер 2 кв.мм. (одного цвета – 1метр; другого – 1 метр; третьего – 0,5 метра)
• Управляющие — размер 1 кв.мм. (двух разных цветов по 1м )
— Бачок омывателя
— Мотор омывателя
— Провод для моторчика: 1 кв.мм 3 метра

Бачок омывателя с мотором


— Крепление бачка омывателя

— Провода для реле:• Питания — размер 4 кв.мм. (3,5 метра)• Силовые — размер 2 кв.мм. (одного цвета – 1метр; другого – 1 метр; третьего – 0,5 метра)• Управляющие — размер 1 кв.мм. (двух разных цветов по 1м )— Бачок омывателя— Мотор омывателя— Провод для моторчика: 1 кв.мм 3 метра— Крепление бачка омывателя

Крепление бачка омывателя


— Система омывателя (форсунки, шланчик и тройничёк)

— Система омывателя (форсунки, шланчик и тройничёк)

Система омывателя

Установка бачка омывателя с насосом

В подкапотное пространство примеряем и устанавливаем с помощью саморезов крепление бачка, навешиваем бачок. Плоскогубцами вытаскиваем старые железные жиклеры (откручивать ничего не надо, просто вытаскиваем), на их место вставляем и прикручиваем новые пластмассовые (шайба должна быть снизу). Надеваем на жиклеры и на моторчик омывателя трубки из системы омывателя. Берем провод и контакт минус крепим на массу, провод с контакта «+» протягиваем в кабину.

Подключаем реле фар через реле

В подкапатном пространстве сверлим два отверстия и устанавливаем с помощью саморезов реле фар ближнего и дальнего света (2 шт.). Подключаем по этой схеме:

Схема подключения света через реле


Берем силовой провода синего цвета и вставляем его в колодку «мама» реле фар таким образом, чтобы после того, как он будет надет на реле, он вошел в контакт с клеммой 87, управляющий провод синего цвета должен войти в контакт с клеммой 86, от куска провода ( мы покупали любого цвета длинной 0,5 метра) отрезаем кусок приблизительно 15 см., который с одной стороны входит в контакт с клеммой 85, а с другой стороны мы цепляем его на массу – к саморезу, на котором крепиться реле. На конце провода питания делаем разводку на два реле и один из концов разводки должен войти в контакт с клеммой 30. Основной конец идет на «+» генератора или аккумулятора. Повторяем такие же манипуляции для второго реле с красными проводами (цвета проводов могут быть естественно и другими) В итоге должно получиться как на фото.

Берем силовой провода синего цвета и вставляем его в колодку «мама» реле фар таким образом, чтобы после того, как он будет надет на реле, он вошел в контакт с клеммой 87, управляющий провод синего цвета должен войти в контакт с клеммой 86, от куска провода ( мы покупали любого цвета длинной 0,5 метра) отрезаем кусок приблизительно 15 см., который с одной стороны входит в контакт с клеммой 85, а с другой стороны мы цепляем его на массу – к саморезу, на котором крепиться реле. На конце провода питания делаем разводку на два реле и один из концов разводки должен войти в контакт с клеммой 30. Основной конец идет на «+» генератора или аккумулятора. Повторяем такие же манипуляции для второго реле с красными проводами (цвета проводов могут быть естественно и другими) В итоге должно получиться как на фото.

Реле


Протягиваем 2 силовых провода красного и синего цвета и 2 управляющих провода синего и красного цвета с моторного отсека в кабину через дырку, которая осталась после разбора старой системы омывателя. В кабине снимаем блок предохранителей, снимаем с него синий провод, который идет к группе предохранителей 3 и 4 (номерация предохранителей с лева на право) и крепим к нему (к проводу) наш синий управляющий провод, который мы тянули от реле фар. На его место в блок предохранителей (группа 3-4) крепим силовой провод синего цвета от реле фар. Снимаем серый с красной полоской провод, который идет к группе предохранителей 5 и 6 и крепим к нему красный управляющий провод. На его место в блок предохранителей (группа 5-6) крепим силовой провод красного цвета от реле фар.

Протягиваем 2 силовых провода красного и синего цвета и 2 управляющих провода синего и красного цвета с моторного отсека в кабину через дырку, которая осталась после разбора старой системы омывателя. В кабине снимаем блок предохранителей, снимаем с него синий провод, который идет к группе предохранителей 3 и 4 (номерация предохранителей с лева на право) и крепим к нему (к проводу) наш синий управляющий провод, который мы тянули от реле фар. На его место в блок предохранителей (группа 3-4) крепим силовой провод синего цвета от реле фар. Снимаем серый с красной полоской провод, который идет к группе предохранителей 5 и 6 и крепим к нему красный управляющий провод. На его место в блок предохранителей (группа 5-6) крепим силовой провод красного цвета от реле фар.

Стало (фото зеркальное)

Было (фото зеркальное)

Номерация предохранителей

Установка и подключение трехрычажного переключателя рулевой колонки

Отключаем аккумулятор, сняв с него обе клеммы. При наличии заводской противоугонной системы (при выключенном зажигании блокируется руль) необходимо вставить ключ и повернуть его в положоение включенного зажигания для розблокировки руля (в противном случае не получится снять трубку руля). Снимаем кожух руля, сам руль, панель приборов. Отсоединяем 6-ти контактную колодку подрулевого переключателя, отсоединяем черный провод который идет на замок зажигания; отсоединяем белый с черными полосками провод от кнопки включателя наружного света. Откручиваем два шурупа, которым старый переключатель крепится к трубке рулевого управления и снимаем сам переключатель; Откручиваем болт, который держит трубку рулевого управления и снимаем её. Устанавливаем новую трубку (не забыв ее смазать), новый трехрычажный переключатель и ставим на место руль, но кожух пока не одеваем. Коммутацию трёхрычажного переключателя проводим по следующей таблице:

Таблица подключения 3х-рычажного переключателя

Старый 2х-рычажный переключатель имел одну колодку на 6 контактов (для подключения фар, поворотов и сигнала) + два провода были подключены отдельно (черный и белый с черными полосками), новый же 3х-рычажный переключатель имеет 3 колодки:
— на 8 контактов (фары, указатели поворотов, сигнал) — те же 6 контактов, что и на старом + черный и белый с черными полосками
— на 6 контактов (переключатель режимов работы стеклоочистителя, раньше эти контакты были подключены к кнопке управления дворниками)
— на 2 контакта (включатель двигателя омывателя ветрового стекла)

3 колодки 3х-рычажного переключателя

Поэтому берем 8-контактную колодку «мама» и коммутируем её с 6 проводами 6-контактной старой колодки и 2-мя проводами вне колодки (черный и белый с черной полоской). Берем 6-контактную колодку «мама», которую мы освободили от проводов и коммутируем 6 проводов, которые идут от старой кнопки управления щетками. Берем провод от омывателя и подключаем к 2-контактной колодке «мама». Берем 15 сантиметровый кусок провода и подключаем его одним концом к свободной ячейке 2-контактной колодки «мама», а другим к предохранителю управления щетками (предохранитель№2), получается два провода на один контакт. Вот что у меня получилось после коммутации:

6-контактная колодка, мама, вид сзади

8-контактная колодка, мама, вид сзади

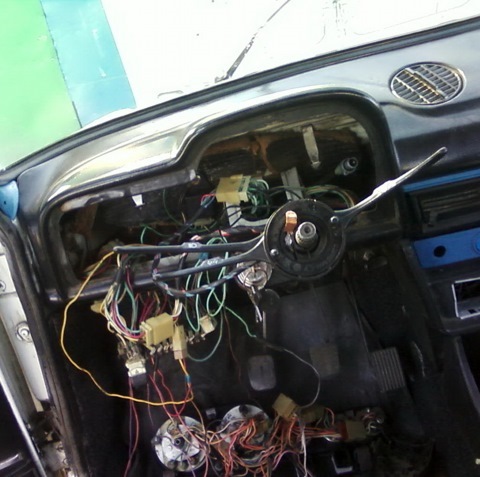

Теперь можно вставлять на место приборку, одевать кожух руля, подключать аккумулятор и проверять результат! У меня все заработало с 1 раза!

Теперь то обещанное "о чем позже". Как я уже писал, переключатель мне достался от друзей с отломанным контактом сигнала (язычком), который я согнул из пластины и припаял.

Общий вид. (вот он самодельный припаяный язычок)


Но продержался он недолго и вскоре сигнал у меня пропал, чтобы не покупать новый переключатель (а стоит он у нас порядка 600 руб), я придумал подключить сигнал на правый переключатель (на себя) подрулевого переключателя вместо моторчика омывателя (как на газелях), теперь срабатывание сигнала в 100% случаев! (а это немаловажно в плане безопасности на дороге). А моторчик вывел на кнопку на панели приборов.

Но продержался он недолго и вскоре сигнал у меня пропал, чтобы не покупать новый переключатель (а стоит он у нас порядка 600 руб), я придумал подключить сигнал на правый переключатель (на себя) подрулевого переключателя вместо моторчика омывателя (как на газелях), теперь срабатывание сигнала в 100% случаев! (а это немаловажно в плане безопасности на дороге). А моторчик вывел на кнопку на панели приборов.

Иногда из-за потери герметичности клапана или диафрагмы отказывает вакуумный усилитель тормозов. Учитывая, что усилие на педали тормоза возросло и, соблюдая меры предосторожности, доехать до гаража или сервиса, можно. Но беда в том, что иногда при этом и двигатель отказывается нормально работать. Через прохудившийся усилитель во впускную трубу двигателя поступает большое количество лишнего воздуха, сильно обедняющего горючую смесь. Отсоедините от усилителя шланг, соединяющий его с впускной трубой, и заглушите. Для этой цели прекрасно подойдет свеча зажигания, возможно давно катающаяся в вашем багажнике. Двигатель вновь заработает абсолютно нормально.
