2018 June: Схема подключения сигналов через реле

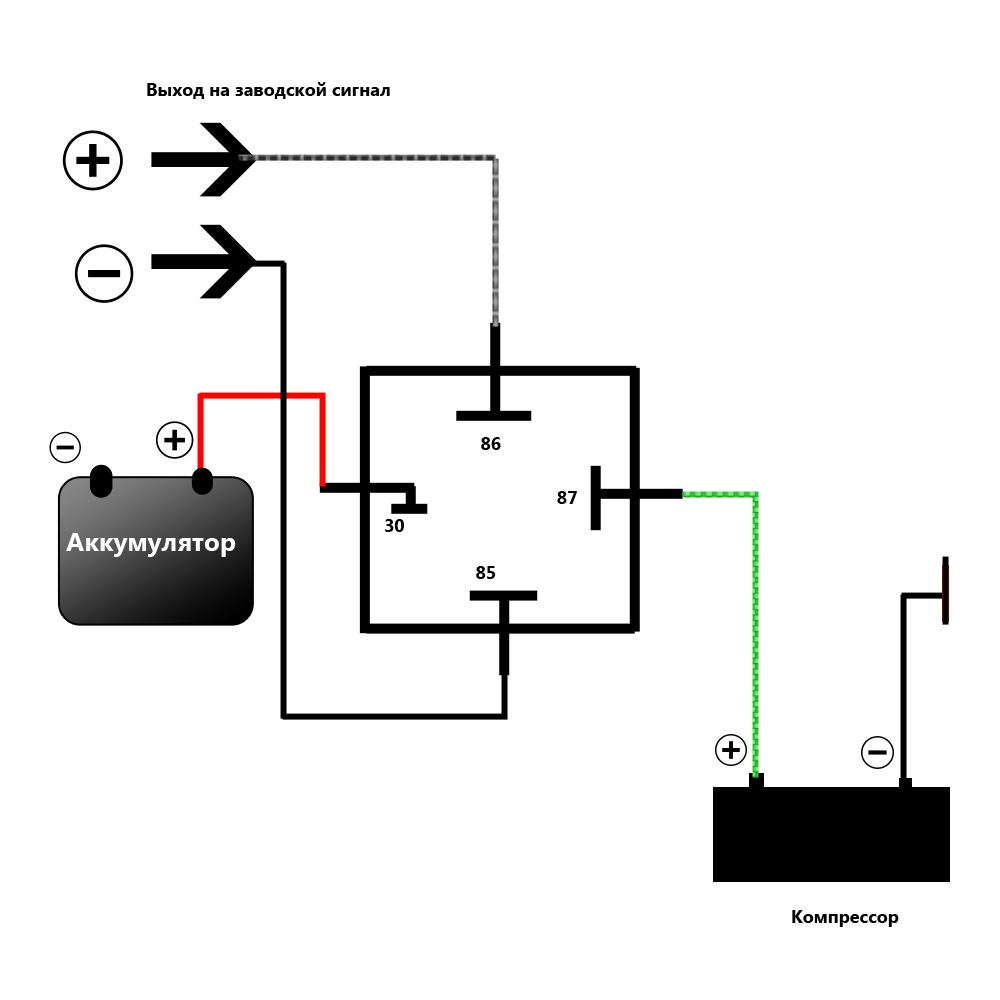

Очень многие просили схему подключения через реле своего сигнала.
Для этого понадобится любое автомобильное реле 4-х или 5-контактное и провода, ну про изоленту я и не говорю.
На схеме все сделано в цвете проводов как на машине.
А смысл и суть состоит в том: (Объясняю своими словами) это необходимо для того что компрессор потребляет гораздо больше эл.энергии чем может пропустить провод который идет в стандарте. а реле выступает переключателем чтобы брать большую энергию напрямую с акума причем желательно взять потолще провод. (Ну как то так)
Поэтому если говорить об иномарках желательно вернуть на место предохранитель стандартный, а не более мощный который пришлось поставить из-за компрессора.
Надеюсь вам всем очень поможет.
Незабываем про "Пальчик" — Мне приятно — Что вам нравится.
Кому не жалко подкиньте овердрайва…

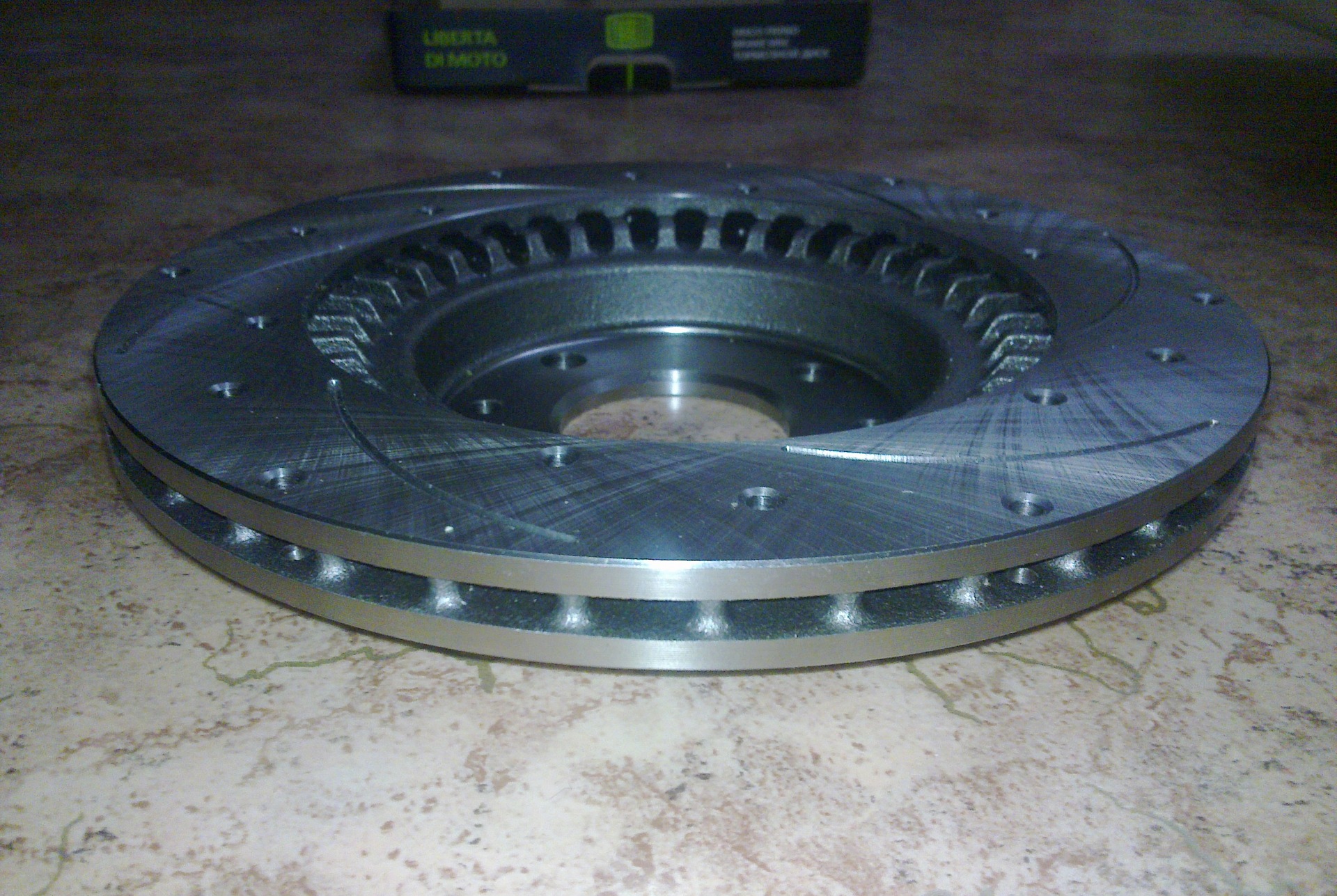

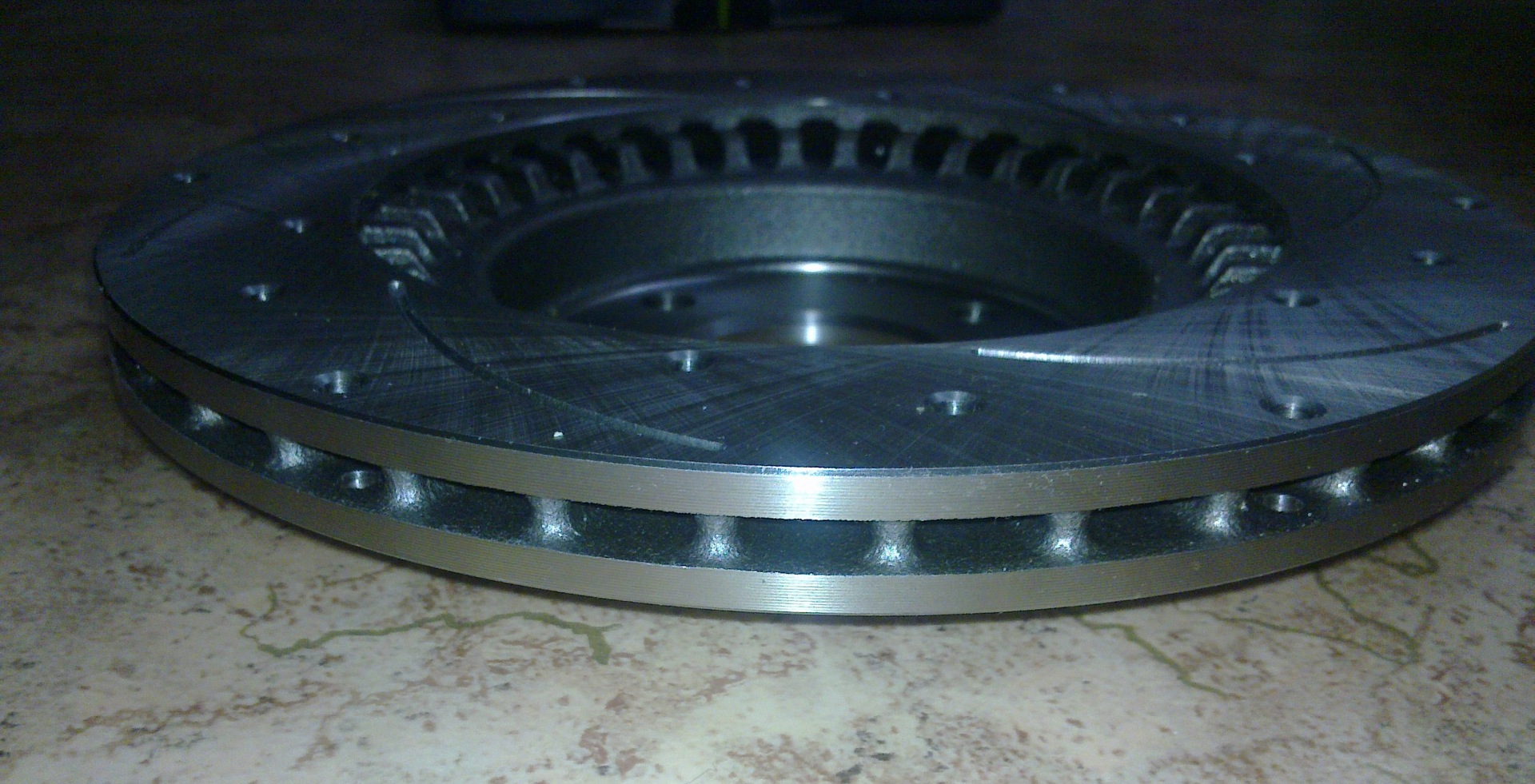

P.S. Чет совсем мало информации, решил фотки своих дисков которые не вошли в прошлое издание.

Помутневшие фары можно аккуратно отполировать зубной пастой.

Ставим Волговский сигнал (гудок) на ВАЗ 2114

06.08.2014

На сегодняшний день, с завода на отечественные  автомобили (в том числе и на Самары) устанавливаются тихие звуковые сигналы. Отчасти это делают специально, чтобы не запугать  пешеходов, старенькую бабушку и тому подобное. Но когда дело доход о предупреждении о возникновении аварийной ситуации, когда кто –то не видит вас, подрезает и  т.д., то с тихим гудком, вас могут просто не услышать. Не услышат вас тем более, если в салоне виновника ситуации играет громкая музыка.

Аналогичная ситуация произошла и со мной. Вроде я спокойный водитель, еду медленно, но все равно умудряются меня подрезать и создаются аварийные ситуации. Посигналив гудком, на меня даже не обращают внимания. Моему терпению пришел конец , и были приобретены волговские «улитки». (Что выбрать? Волговские улитки или китайскую гуделку ?)

Комплект установки волговских сигналов представляет из себя:

  • два волговских гудка (высокий и низкий тон);
  • четыре контактное реле (о нем ниже);
  • провода;
  • предохранитель на 20А.

Зачем нужно реле?

Продавец настойчиво втюхал мне реле за 40р, мол без него никак. Но в итоге,  обошлось без него.

В чем суть реле?

Первая версия (МИФ) Суть в том, что ВАЗовская и Волговская схема подключения звуковых сигналов не одинаковы. Волговские гудки берут массу с кузова, когда ВАЗовские гудки берут массу с подключаемого провода.  По словам продавцов, нажимая на гудок, мы замыкаем массу (-) а не (+). Поэтому, если подключать без реле, то гудок будет работать постоянно. Но на деле же вышло все совсем наоборот, что облегчило работу. Поэтому поступаем следующим образом.

Вторая Версия (более реальная). Волговские гуделки потребляют ток 14А, а стандартная гуделка 5,5А. Из-за чрезмерной нагрузки может оплавиться предохранитель, а если поставить его номинал повыше — то оплавятся дорожки на плате.

Если хотите ставить реле — ставьте, но я не ставил, т.к. нагрузки, идущие на гудок — не постоянные и кратковременные.

Как установить волговские сигналы?

  1. Открываем капот.
  2. Снимаем черную декоративную накладку (открутив 4 самореза) между бампером и телевизором.
  3. Получив доступ к стандартному гудку, снимаем его, открутив винт ключом на «13».
  4. Отрезаем штекер старой проводки, находим плюсовой провод, подсоединяем к штейкеру нового гудка  и замыкаем гудок на массу. Если же сигнала нет, а появляется только после нажатия на кнопку, то данный метод подключения правильный. Если же вы решили  ставить реле – прилагаю схему подключения, по которой в принципе всё понятно.
  5. Сняв старый гудок, остается свободными две пластины, вот на них мы и установим новые сигналы.
  6. Устанавливаем сигналы, соединяем их к общему плюсовому проводу, аккуратно все изолируем ( в том числе и массу отрезанного штекера).

Важно! Устанавливать «улитки» нужно рупором в низ, чтобы вода в них не затекала, а если и затечет, то сразу вытекала.

Стоимость волговских гуделок

Цены варьируются в зависимости от магазинов и региона, купил я их за 350р каждую, но потом нашел в другом магазине за 450р за комплект!  Кстати, установка волговских гуделок пользуется популярностью не только у тазоводов, но и у многих иномарок.

Многих владельцев ВАЗ 2109, 2108 не устраивает звучание штатного звукового сигнала их автомобиля. Отличной заменой штатному сигналу девятки может послужить рассмотренный здесь вариант установки звукового сигнала от «Волги». Многие, в том числе и автор, уже проделали данную совсем не сложную инсталляцию, и не жалеют потраченного времени и средств, тем более, что данная модернизация с лихвой окупается осознанием факта, что его автомобиль стал еще немного ближе к идеалу, и готов это немедленно продемонстрировать  всем желающим!

Итак, для данной инсталляции нам понадобятся следующие материалы:

  • сигналы от Волги с «массой» на корпусе
  • реле типа 90.3747 с фланцем крепления
  • колодка для реле
  • клеммы «мама» широкая
  • термоусаживаемая трубка (ТУТ)
  • провод многожильный сечением 2.5 мм. кв.
  • колодка под ножевой предохранитель
  • предохранитель на 20 А
  • металлический уголок

Первым делом снимаем клемму «массы» с аккумулятора.

Для доступа к штатному сигналу ВАЗ 2109 снимаем решетку радиатора, откручиваем штатный сигнал вместе с планкой его крепления. Рядом закреплен провод массы сигнала, демонтируем и его.

Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Крепить сигналы будем на штатное место, куда крепится родной сигнал. Уголок размечаем по месту установки, отпиливаем, сверлим отверстия для крепления сигналов от Волги. Также для защиты от коррозии уголок желательно покрасить. Далее крепим сигналы на уголке. Болт крепления сигнала является одновременно «массой», поэтому надо обеспечить его электрический контакт с уголком, например закрепив волговские сигналы через корончатую шайбу.

Прикручиваем уголок с сигналами за болт крепления штатного сигнала Самары через корончатую шайбу для обеспечения контакта уголка с «массой». Возможно, что болты крепления  волговских сигналов на уголке будут задевать радиатор, в этом случае подкладываем шайбы, тем самым отодвигая уголок с сигналами от радиатора. Не забываем про необходимость сохранения уголка с корпусом автомобиля («массой»). Все, механическая часть закончилась, приступаем к электрической.

Сигналы от Волги на ВАЗ 2109 подключаются по следующей схеме:

Концы проводов обжимаем соответствующими клеммами. Все соединения прячем в термоусаживаемую трубку.

Реле  можно закрепить на обратной стороне рамки радиатора, рядом с блок-фарой.

Массовый провод реле (контакт 86) закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления.

Провод от предохранителя (30-й контакт реле) подключаем к плюсовой клемме аккумулятора.

Конечный результат, как сигналы от Волги выглядят на «девятке»:

 Сигналы от Волги на ВАЗ 2109

Устанавливаем на место решетку радиатора:

 Бибоны: вид сверху

Все, волговские сигналы установлены, гудим и наслаждаемся благородным звуком!

Можно подстроить звук сигналов от Волги путем вращения спец.болта на их корпусе. Также не забываем об антикоррозийной защите, можно просто промазать все болтовые соединения «Литолом».

P.S.

Волговские сигналы на  ВАЗ 2109 и его модификации можно установить и без использования реле, напрямую подключив к проводам питания штатного сигнала, штатный сигнал и так подключен через реле в блоке предохранителей. Но у этого способа есть недостатки. Плюсовой провод питания штатного сигнала очень тонкий, сигналы будут работать не в полную мощность из-за падения напряжения в этом проводе, т.к. волговский сигнал мощнее штатного. Цепь питания штатного сигнала защищена предохранителем №8 в блоке предохранителей, этим же предохранителем защищена и цепь питания вентилятора охлаждения. В связи с тем, что Волговские сигналы потребляют больший ток (14 А), чем штатный (5 А), этот предохранитель сгорит при одновременной работе вентилятора и волговского сигнала, а также могут пострадать соответствующие дорожки на печатной плате в блоке предохранителей.
